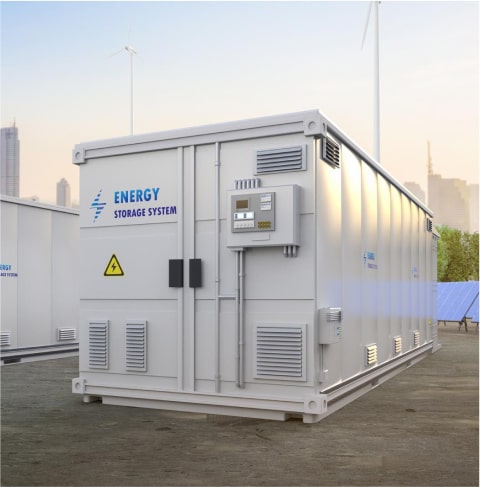

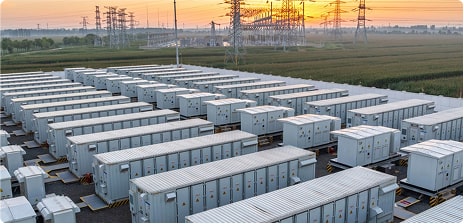

Установка хранения энергии

Установка хранения энергии - электроустановка, присоединенная к ОЭС Украины, включающая как минимум один накопитель электрической энергии с учетом инженерных сооружений, оборудования преобразования энергии и связанное с ними вспомогательное оборудование, которая осуществляет сбор электрической энергии с целью отложения ее конечного использования на момент более поздний, чем когда она была произведена, ее преобразованием в другой вид энергии, в котором она может храниться, хранением и последующим преобразованием такой энергии в электрическую энергию с целью ее отпуска в систему передачи, систему распределения, сети электростанции или сети потребителя.

Основные технические характеристики по которым определяют качество и стоимость установки:

  • емкость аккумулятора (энергоемкость) - емкость установки (кВт·ч) или (МВт·ч), равная суммарной емкости АКБ, из которых состоит установка, и может быть отпущена установкой в сеть в точке присоединения с учетом затрат электроэнергии на собственные нужды установки
  • напряжение
  • допустимая/максимальная глубина разряда (Depth of Discharge/DoD) - максимально допустимый уровень разряда АКБ установки (выраженный в процентах) от номинальной энергоемкости АКБ, при котором скорость деградации (потери емкости) АКБ не превышает заявленной заводом-изготовителем АКБ величины
  • эксплуатационный срок
  • максимальная скорость изменения мощности зарядки и разрядки
  • диапазон рабочих температур
  • саморазряд
  • габариты и вес
  • ток заряда
  • количество циклов перезарядки и т.д.

ПРОИЗВОДИТЕЛИ УСТАНОВОК

Использование установок возможно на следующих рынках электрической энергии:

Первичное и/или вторичное регулирование частоты - рынок вспомогательных услуг и балансирующий рынок

Купля-продажа электрической энергии - внутрисуточный рынок, рынок "на сутки вперед", рынок двусторонних договоров

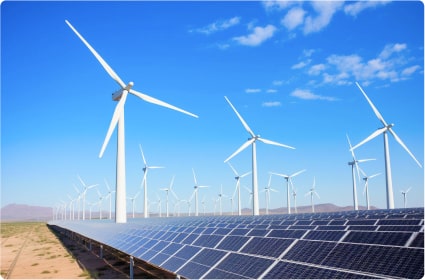

Урегулирование небалансов выработки электроэнергии солнечными и ветровыми электростанциями

В настоящее время наиболее экономически и технически привлекательным для работы установки является рынок вспомогательных услуг

Рынок вспомогательных услуг

Технические особенности установки позволяют привлекать их к работе на рынке ВУ по обеспечению предоставления услуг:

На 2024 год требования к резерву составляют:

РПЧ

Первичного регулирования - резерв поддержания частоты

РВЧ

Вторичного регулирования - резерв восстановления частоты

РПЧ

99 МВт

загрузка и разгрузка соответственно

РВЧ

При условии привлечения возобновляемых источников энергии (далее - ВИЭ) к регулированию и предоставлению резервов, общая мощность установки необходима на уровне до 0,76 ГВт с техническими характеристиками, соответствующими требованиям Кодекса системы передачи к резерву восстановления частоты. Без привлечения ВИЭ к регулированию или разгрузке мощностей АЭС в периоды профицитов, потребность в системах хранения электрической энергии может превышать 2 ГВт.

аРВЧс

Автоматический резерв восстановления частоты симметрично на загрузку и разгрузку

аРВЧз

Автоматический резерв восстановления частоты на загрузку

аРВЧр

Автоматический резерв восстановления частоты на разгрузку

Привлечение установок хранения энергии позволит удовлетворить потребности во вспомогательных услугах во все часы суток, что положительно скажется на качестве услуг и надежности энергосистемы.

Предоставление вспомогательных услуг осуществляется в соответствии с условиями поставки и объемов, указанных на аукционах ОСП.

ПРЕДЕЛЬНАЯ ЦЕНА НА РЫНКЕ ВСПОМОГАТЕЛЬНЫХ УСЛУГ

В соответствии с требованиями постановления НКРЭКУ от 30.12.2022 № 1958 в период действия в Украине военного положения и до завершения календарного года, в котором прекращено или отменено военное положение, цены на вспомогательные услуги определяются на уровне цен на вспомогательные услуги, сформированных на плановый период в календарном году, который предшествовал году, в котором было введено военное положение в Украине.

Предельная цена на рынке ВУ на 2023 год по данным с официального сайта ЧАО "НЭК "Укрэнерго" составляет:

Продукт
Предельная цена (без НДС), грн/МВт
РПЧ
2355,62
аРВЧс
2355,62
аРВЧз
1711,37
аРВЧр
644,25

С учетом указанного в настоящее время предельная цена на рынке ВУ составляет:

Продукт
Предельная цена (без НДС), грн/МВт (с учетом требований постановления НКРЭКУ от 30.12.2022 № 1958)
РПЧ
1339,82
аРВЧс
1339,82
аРВЧз
973,39
аРВЧр
366,43

Присоединение установки хранения энергии к электрическим сетям

Установка хранения энергии классифицируются по пяти категориям:

A1

Точка присоединения с напряжением < 110 кВ и мощностью ≤ 0,15 МВт

A2

Точка присоединения с напряжением < 110 кВ и мощностью> 0,15 МВт та ≤1 МВт

B

Точка присоединения с напряжением < 110 кВ и мощностью>1 МВт и ≤ 20 МВт

C

Точка присоединения с напряжением < 110 кВ и мощностью> 20 МВт и ≤ 75 МВт

D

Точка присоединения с напряжением 110 кВ или выше. Установки также относится к типу D, если ее установленная мощность составляет > 75 МВт

Условия присоединения установки к электрическим сетям:

К системе передачи (НЭК "Укрэнерго") могут быть присоединены установки:

  • на уровне напряжения 110 кВ, мощность которых > 20 МВт
  • на уровне напряжения 110 кВ и выше, мощность которых ≤ 20 МВт в соответствии с ТЭО

К системам распределения установки присоединяются согласно требованиям Договора о присоединении и Технических условий.

Присоединять установку к собственным электрическим сетям имеют право также пользователи.

Бонусы:

В случае присоединения установки к сетям систем распределения до 01 января 2025 года отсутствует плата за присоединение мощности

Строительство установки может осуществляться на земельных участках любой категории земель и/или вида целевого назначения

Пример экономических показателей установки хранения энергии 10 МВт/20 МВт×ч

Ориентировочная бюджетная часть проекта установки хранения энергии 10 МВт/20 МВт×ч (CAPEX) - 7,85 млн евро без НДС

Данные для расчета
Значение
Единица измерения
1
Средневзвешенная цена электроэнергии на РДН
81,33
евро/МВт·ч без ПДВ
2
Предельная цена на рынке ВУ 2023 (РПЧ) на время военного положения
33,8
евро/МВт без ПДВ
3
Тариф на передачу ОСП
12,2
евро/МВт·ч без ПДВ
4
Тариф на услуги диспетчерского (оперативно-технологического) управления
2,4
евро/МВт·ч без ПДВ
5
Тариф на распределение (II класс)
36,7
евро/МВт·ч без ПДВ

Результат предварительных расчетов реализации проекта установки хранения энергии 10 МВт/20 МВт×ч:

Показатель
Значение
Значение без учета постановления НКРЭКУ от 30.12.2022 № 1958
Срок возврата инвестиций, лет
до 5
до 2
NPV (ставка дисконтирования 9%), млн евро IRR
5,0
14,0
IRR
30,5%
77%

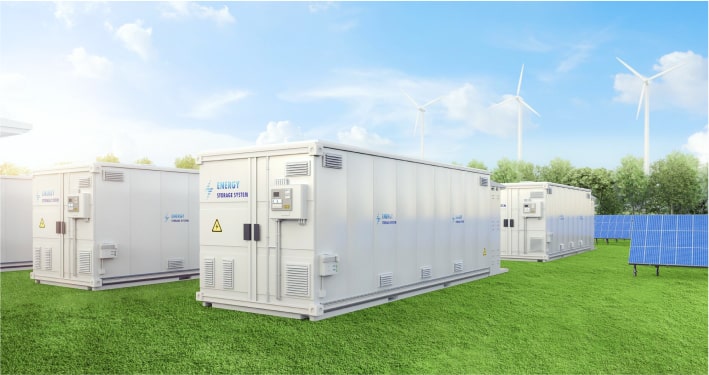

ПАРТНЕРСКОЕ ПРЕДЛОЖЕНИЕ IKNET

Терминология

Согласно Закону Украины от 15.02.2022 № 2046-ІХ и всех действующих законодательных актов Украины в сфере развития промышленной аккумуляции в настоящее время используют именно это понятие:

Установка хранения энергии - электроустановка, где происходит хранение энергии.

Предыдущее название согласно Закону Украины от 15.04.2021 № 1396-ІХ:

Система накопления энергии (СНЭ) - электроустановка, включающая оборудование для хранения энергии, инженерные сооружения, оборудование для преобразования энергии и связанное с ними вспомогательное оборудование, которая присоединена к системе передачи или системы распределения электрической энергии или сетей электростанции, или сетей потребителя с целью отбора электрической энергии, накопления, преобразования и хранения энергии, а также дальнейшего отпуска электрической энергии в систему передачи или распределения электрической энергии или в сети электростанции, или в сети потребителя.

Понятие Battery Energy Storage System (ВЕSS) или Energy Storage используется в европейских странах и соответствует установке хранения энергии.
